您好!欢迎光临宝鸡超隆钛金属材料有限公司,我们竭诚为您服务!
咨询服务热线17719602970
宝鸡超隆钛

prev next
  • 宝鸡超隆钛
  • 宝鸡超隆钛
  • 宝鸡超隆钛

医用钛棒

材质: TA1,TA2,TA3,TC4,GR1,GR2,GR3,GR4,GR5
表面: 光亮表面
状态: 退火态(M) 热加 工状态(R) (退火,超生波探伤)
标准: GB/T13810-2007,ASTM F136,ASTM F67
工艺: 锻造、扒皮、精磨
咨询价格咨询
免费咨询报价 17719602970

医用钛执行标准:GB/T 13810-2007,ASTM F67,ASTM F136

1. 用于生产加工材料的铸锭应采用真空自耗电弧炉熔炼或EB炉熔炼加真空自耗电弧炉熔炼,熔炼次数不得少于两次。

2. 自耗电极禁止采用钨极氩弧焊焊接。

化学成分

产品的化学成分应符合GB/T3620.1中相应牌号的规定,纯钛、TC4及TC4ELI中的氢含量应不大于0.010%。需方复检时,化学成分允许偏差应符合GB/T3620.2的规定。

牌号:TA1,TA2,TA3,TA4,TC4,Ti6AL4VELI,GR1,GR2,GR5

规格:轧制¢8.0---40mm× L;锻造¢40---150mm×L

钛棒表面:黑皮表面,车光表面,磨光表面(H11,H9,H8)

外形尺寸及允许偏差

1. 医用钛板外形尺寸及允许偏差应符合GB/T 3621的规定。

2. 医用钛棒外形尺寸及允许偏差应符合GB/T 2965的规定。

3. 医用钛丝外形尺寸及允许偏差应符合GB/T 3623的规定。

性能

产品的力学性能应在热处理后的试样坯上测试,试样推荐的热处理制度为:纯钛550℃~750℃,TC4、TC4ELI和TC20合金700℃~850℃,保温0.5h~3h,空冷,盘丝也可采用真空退火。供方可对热处理制度进行适当的调整。

高低倍组织

检验参照GB/T5168的规定进行。医用钛棒,医用钛合金棒的横向低倍上不允许有裂纹、气孔、金属或非金属夹杂物及其他目视可见的缺陷。纯钛棒的退火状态横向显微组织应均匀,晶粒度应不粗于5级。医用钛合金棒退火状态的高倍组织,应符合A1~A9。

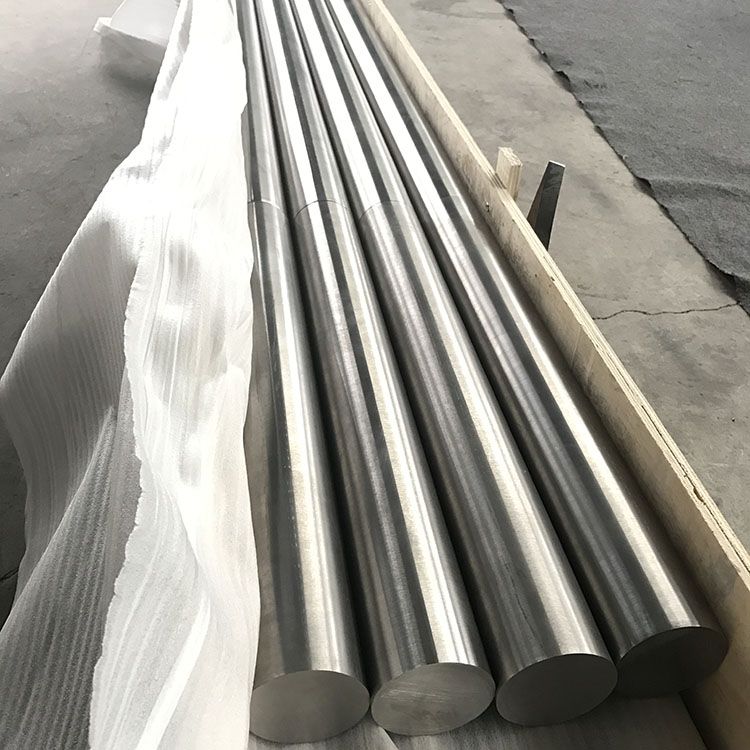

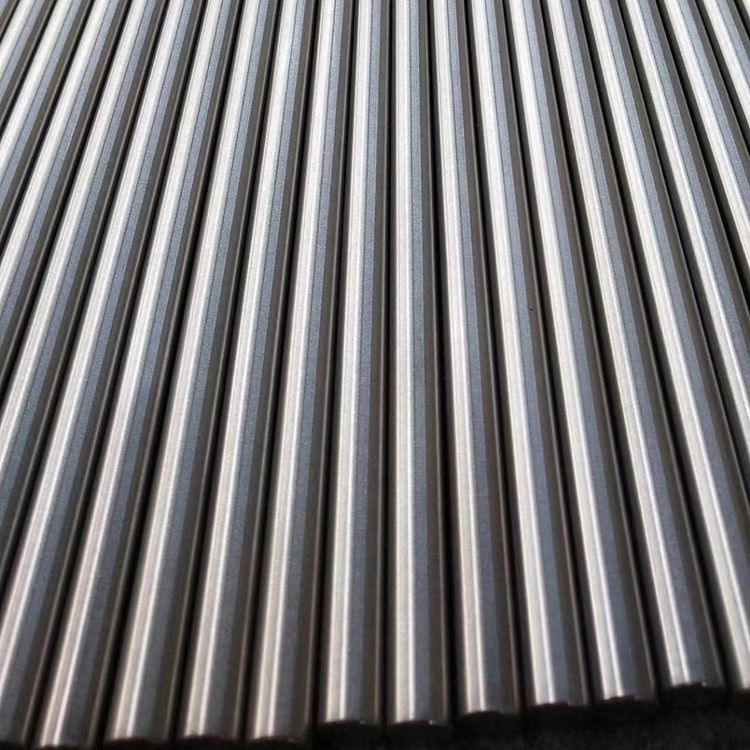

钛合金棒.jpg医用钛棒 (2).jpg


在线留言订购

留言订购
验证码:
验证码

17719602970
